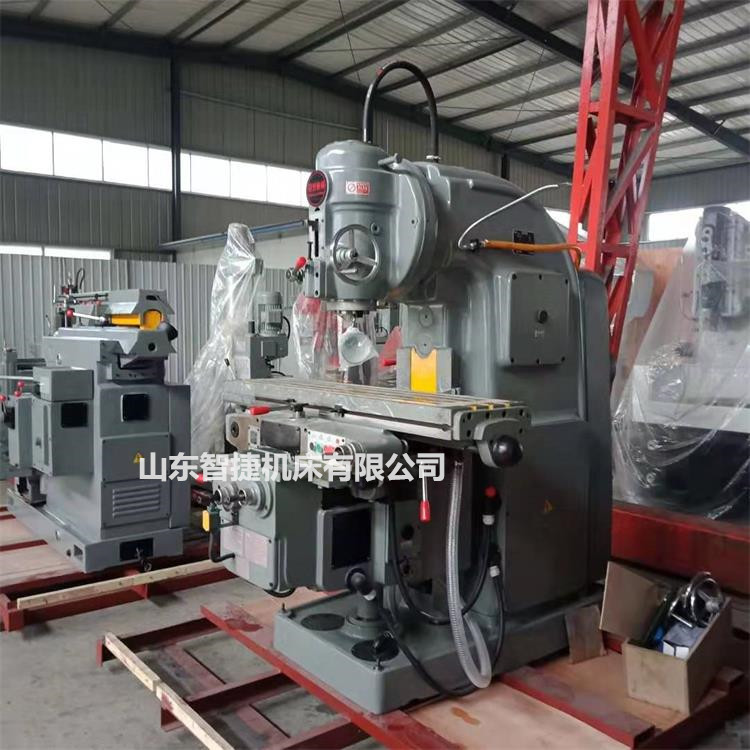

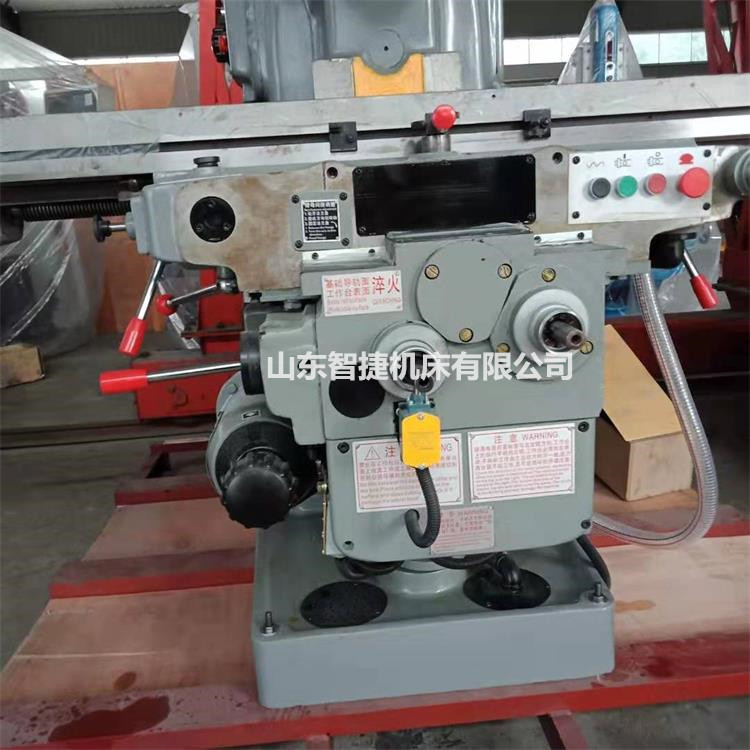

X5032立式銑床主要技術參數
主軸端面至工作臺距離 60～410
主軸中心線到床身垂直導軌的距離 350
主軸孔錐度 7：24 ISO50
主軸孔徑 29
主軸轉速(r.p.m) 30～1500/18級
立銑頭最大回轉角度 ±45°
主軸軸向移動距離 85
工作臺面尺寸 1325×320
工作臺行程(手動/機動)(mm)
縱向720/700橫向255/240垂向370/350
工作臺進給范圍(mm/min)
縱向23.5～1180橫向23.5～1180垂向8～394
工作臺快速移動速度(mm/min)
縱向2300橫向2300垂向770
工作臺T型槽槽數/槽寬/槽距 3/18/70
主電機功率 7.5
進給電機功率 1.5
外形尺寸 2530×1890×2380
機床凈重 3200
